氣柜防雷設計
文章來源：河江海防雷科技公司 更新時間:2024-11-14 閱讀：0次
本設備的方案根據國標GB50057-2010《建筑物防雷設計規范》（2010版）的防雷建筑物劃分，本設備為一類建筑物，根據防雷標準，氣柜采用外部安裝直擊雷防護設備，內部安裝電源防雷設備，外接接地裝置進行防雷。

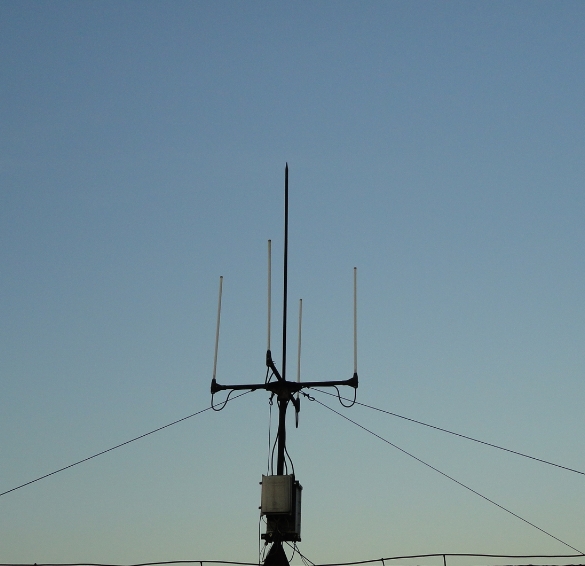

直擊雷防護避雷塔或者避雷塔加YBT-YDF60避雷針的直擊雷方式進行防雷，氣柜的長15.5米、高12.61米。防雷設備要在12.61米高度保護范圍大于15.5米，根據圖紙要求避雷設備距離氣柜4.5m外。根據滾球半徑法計算：
rx=√h(2hr-h)-√hx(2hr-hx）
rx：避雷針在hx高度的保護半徑
hr：滾球半徑為30
hx：被保護物的高度為12.61m
當單針避雷針高度h為20m時保護半徑為3.57米，
當單針避雷針高度h為30m時保護半徑為5.28米，
因此避雷塔單獨使用無法覆蓋氣柜設備，需要建設避雷線，跨過氣柜設備才能滿足國標要求的防雷措施。拉線避雷塔的架設我們采用20米高，高出氣柜頂部7.39米，避雷線會略微有弧度下垂，距離被保護物不少于6米，符合國標要求。
在設備4.5米兩側各一座避雷塔，避雷塔進行拉線，底部和接地裝置連接，接地系統的采用10歐姆接地系統，可以用引線引向設備的相反方向，滿足國標關于直擊雷接地要求。防雷接地系統不可和公共接地，其他設備接地公用或者有連接。防止地位反擊
接地系統采用深埋式接地，采用水平接地體和垂直接地體相結合的方式，在站場附近合適的位置，開挖深度為0.8米的深溝，根據現場情況，挖掘?yàn)殚L(zhǎng)方形或者正方形等合適的方式來深埋接地裝置。
接地系統接地是防雷的重要組成部分是防雷裝置的基礎，本次接地系統我們要求直擊雷接地值為10歐姆，為了使雷電流更好的瀉入大地，為保證直擊雷系統的接地阻值，還應盡量減小引下線的電阻值。
依據防雷規范要求，此次設計我們接地體的具體位置和引下線的具體路由，在施工時以盡可能的減少引下線的長度。通過增大導線載面和減小引下線長度的措施，來盡量減小接地引線的電阻值，為了對接地系統的實時檢測和記錄，我們?cè)诮拥叵到y(tǒng)和引下線之間增加接地測試點。
